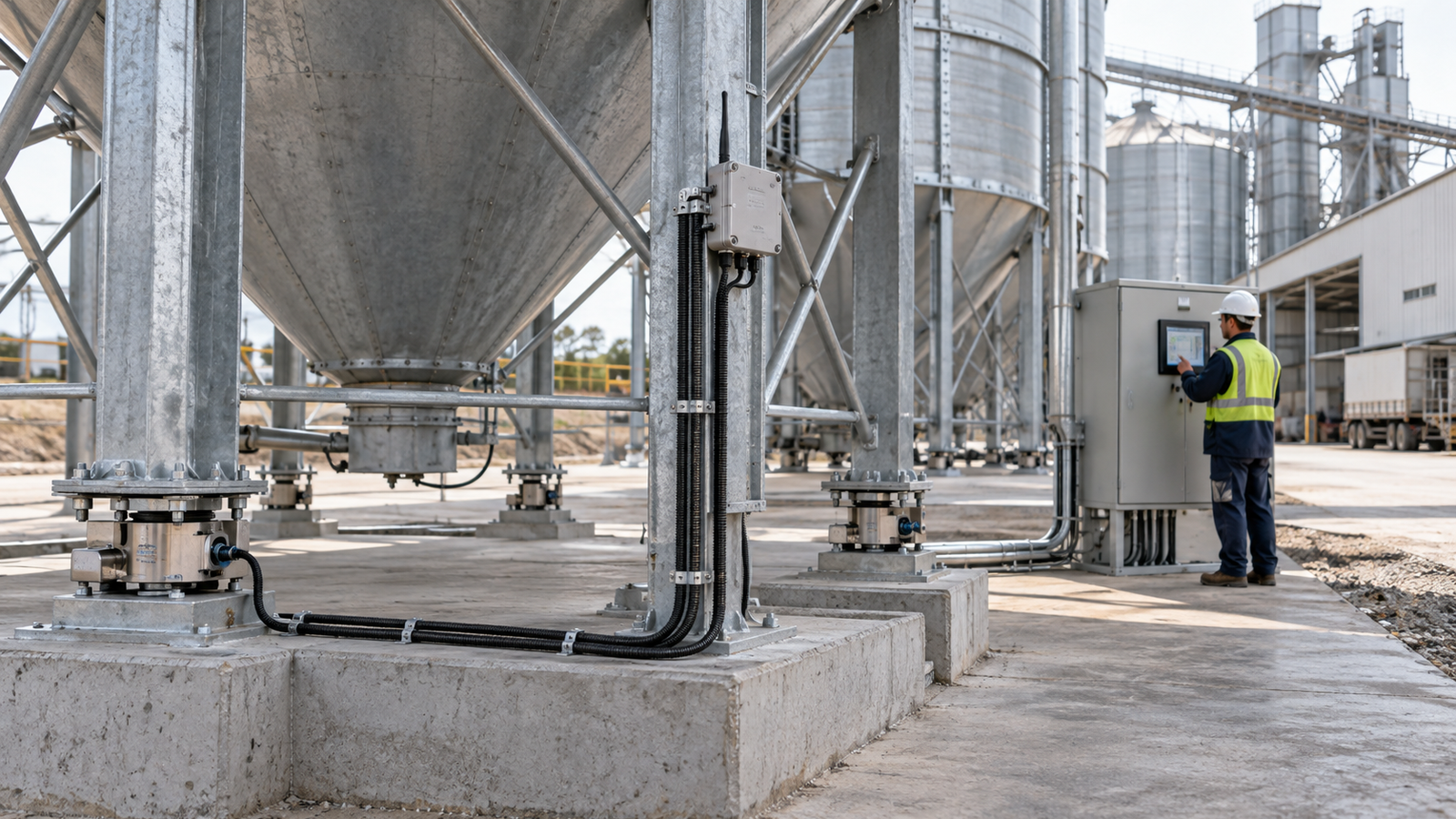

料仓称重无线传输
用于料仓支腿称重等布线困难位置的信号采集与控制柜接入。
WX-02-HJ无线称重数传模块
用于称重信号无线传输，适配布线困难、移动或存量设备改造场景。
- 01单路称重采集可连接常见模拟式称重仪表或应变式称重传感器。
- 02433MHz无线通讯资料给出最远1km通讯距离，实际距离受环境影响。
- 03多信道配置最多可设置80个信道，便于同一区域多套设备规划。
- 04双供电方式发射端支持Type-C或内置电池，接收端可由仪表激励电压供电。
WX-02-HJ无线称重模块功能与接线
系统由发射端和接收端组成。发射端采集称重桥路或仪表信号并通过433MHz链路发送，接收端将数据提供给称重仪表或上位控制单元。
接口说明
- E+ / E-：称重传感器或仪表激励电源正、负端。
- S+ / S-：称重信号正、负端。
- SHD：屏蔽层连接端，接地方式应按系统设计执行。
信道配置
资料说明可通过Type-C连接PC并使用串口调试工具或配套软件修改信道号。配置前应记录原参数，确保发射端与接收端信道一致，并避免与附近设备冲突。
无线边界
资料中的1km为最远通讯距离，不应理解为所有现场都能达到。钢结构遮挡、电磁干扰、天线位置、安装高度、电池状态和多径反射都会影响链路稳定性。
安装提示
使用提示
涉及法定计量、贸易结算或安全联锁时，应评估无线链路中断、延迟和数据完整性风险，并保留有线回退或故障安全策略。
设备与型号
WX-02-HJ无线数传参数
无线距离为资料最远值，实际应用需进行遮挡、干扰和链路可靠性测试。
| 项目 | 资料参数 |
|---|---|
| 称重采集通道 | 1路 |
| 综合精度 | 0.05%（资料值） |
| 检定分度值 | 3000e（资料值） |
| 测量信号范围 | ±3.0mV/V |
| 最大信号输入 | ±5.0mV/V |
| 通讯频率 | 433MHz |
| 可设信道 | 最多80个 |
| 无线通讯距离 | ≤1000m（资料最远值） |
| 工作电源 | DC5V |
| 工作温度 | -30℃～+65℃ |
| 发射端电池 | 3.7V 4000mAh |
| 传感器负载 | 最多16只350Ω应变式传感器 |
注：实际无线距离和数据稳定性受遮挡、干扰、天线及安装方式影响，使用前应进行现场链路测试。
工业称重无线改造
适用于料仓、汽车衡和分散称重点的信号传输与数据接入。

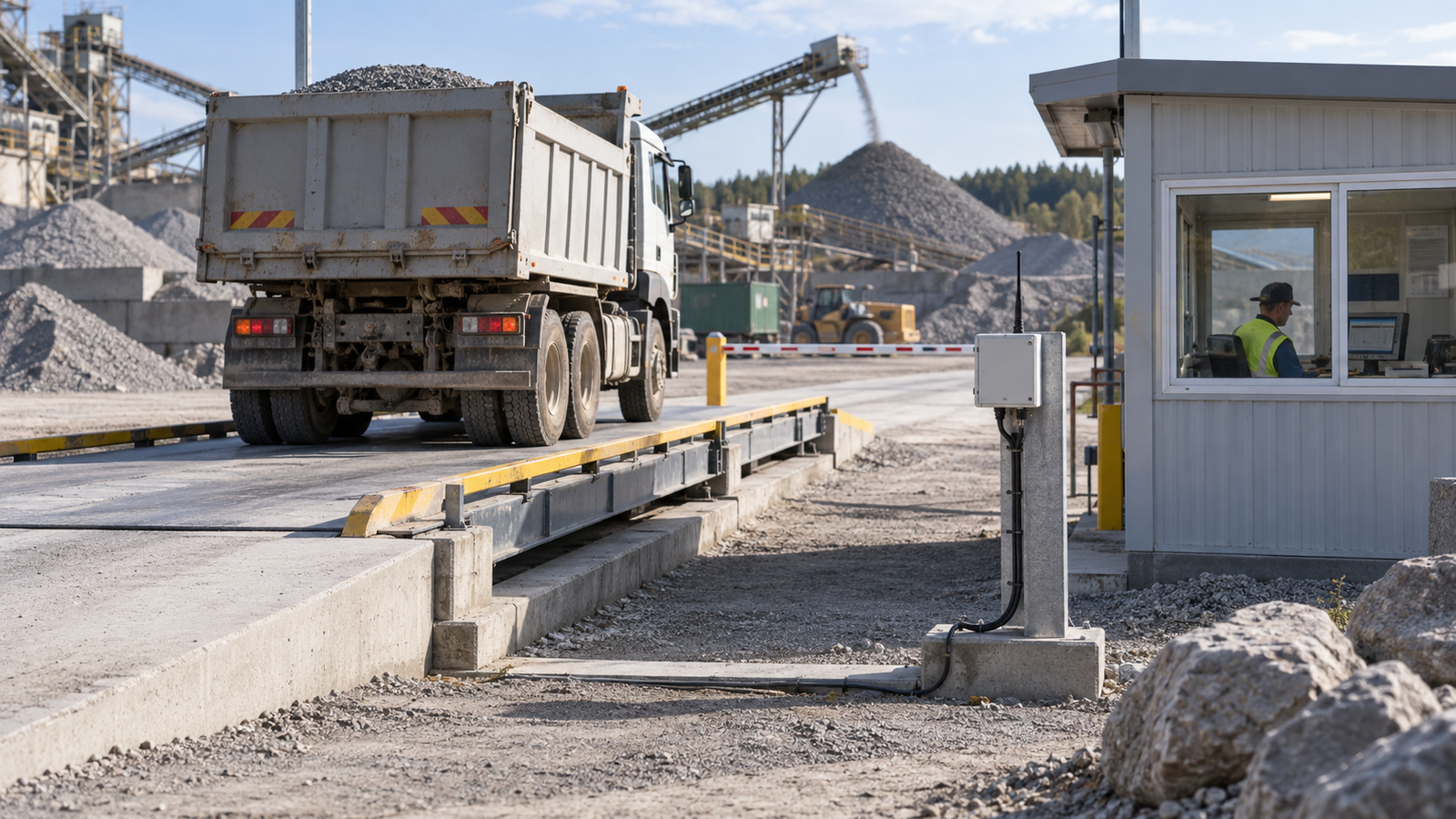

汽车衡无线改造
在具备可靠性评估和现场测试的前提下，用于分散称重点改造。
相关称重采集设备
可与平台秤、汽车衡、料仓称重和称重仪表配套使用。
