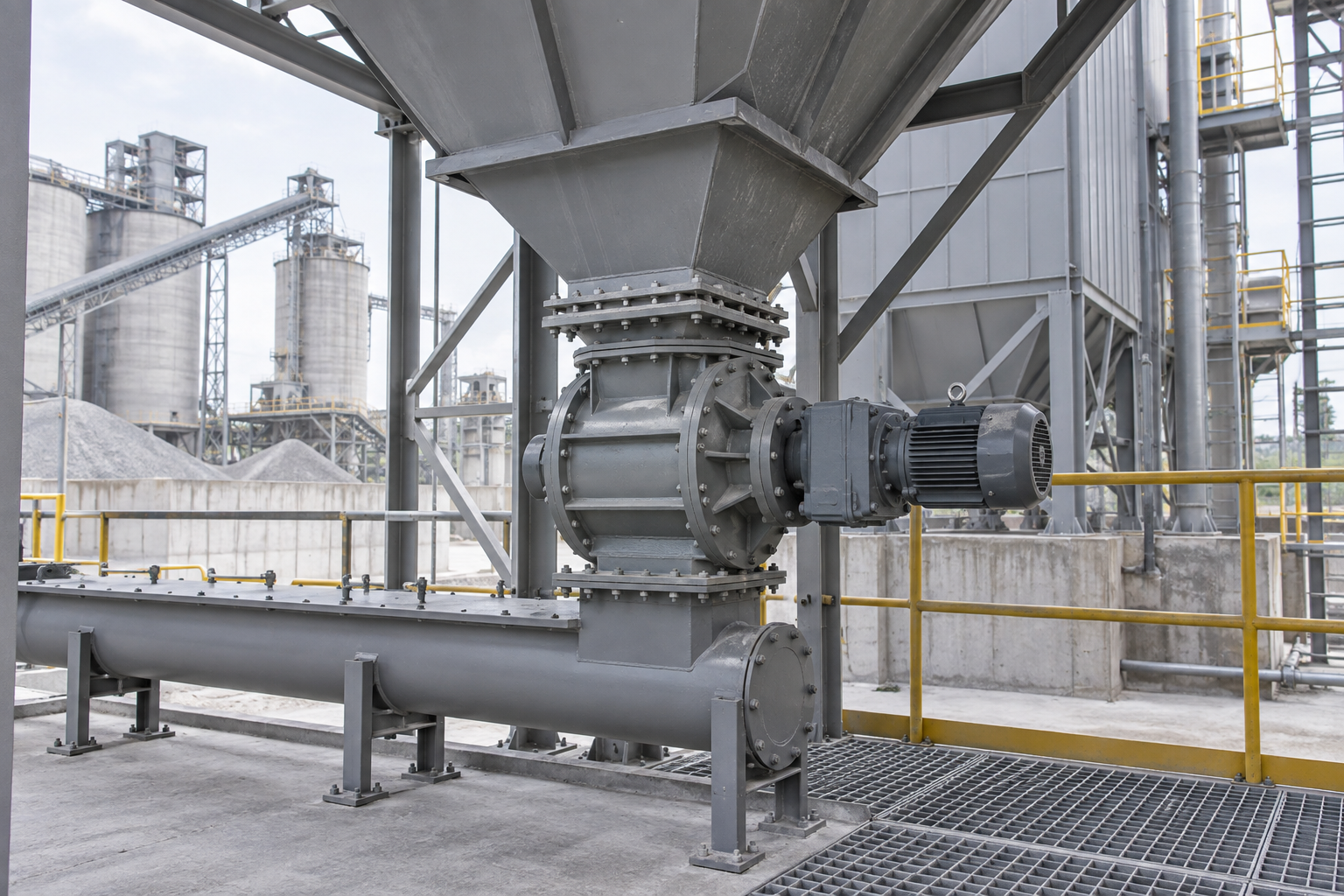

除尘器灰斗卸料
安装在除尘器灰斗下方，连续排灰并降低系统漏风，配置按粉尘和温度确定。

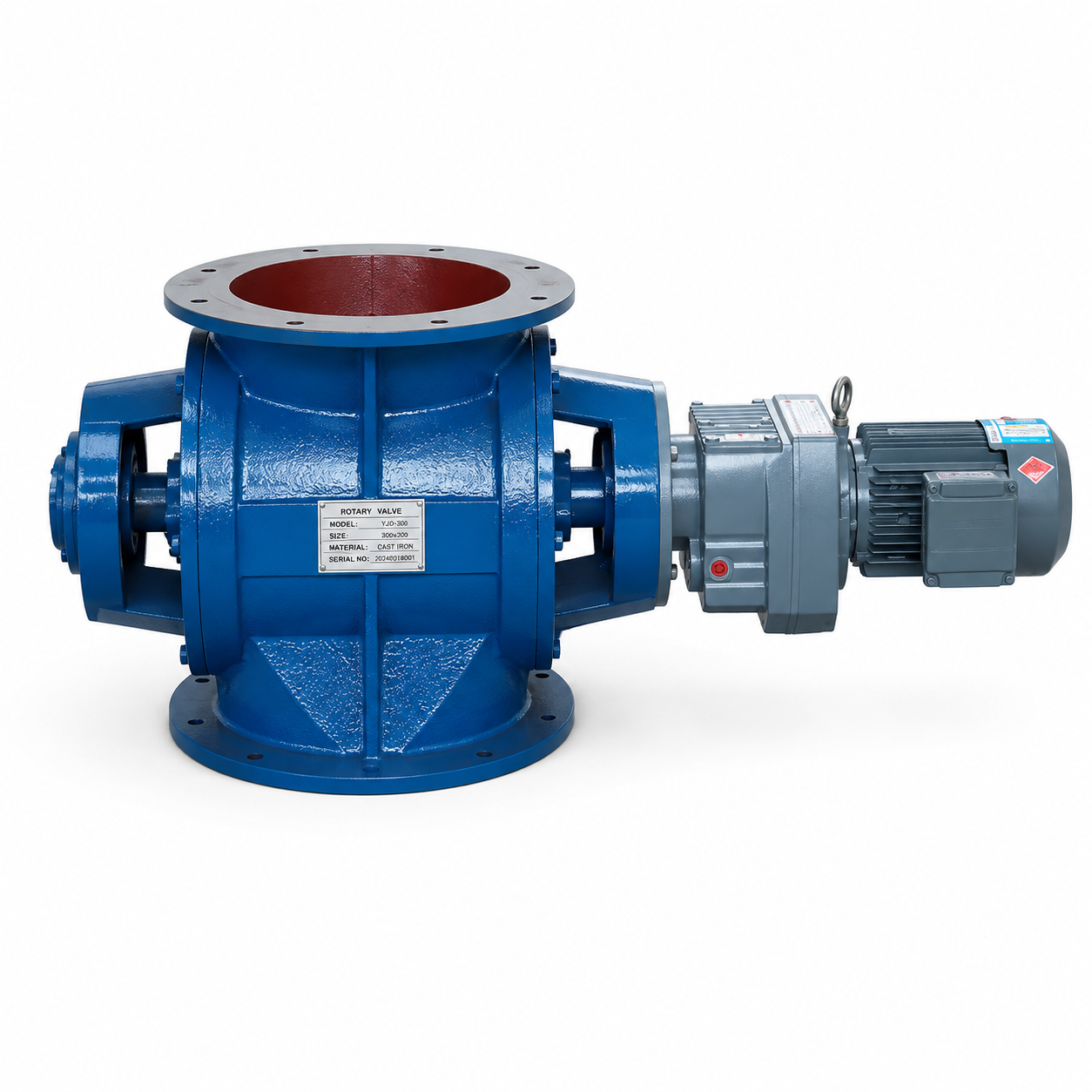

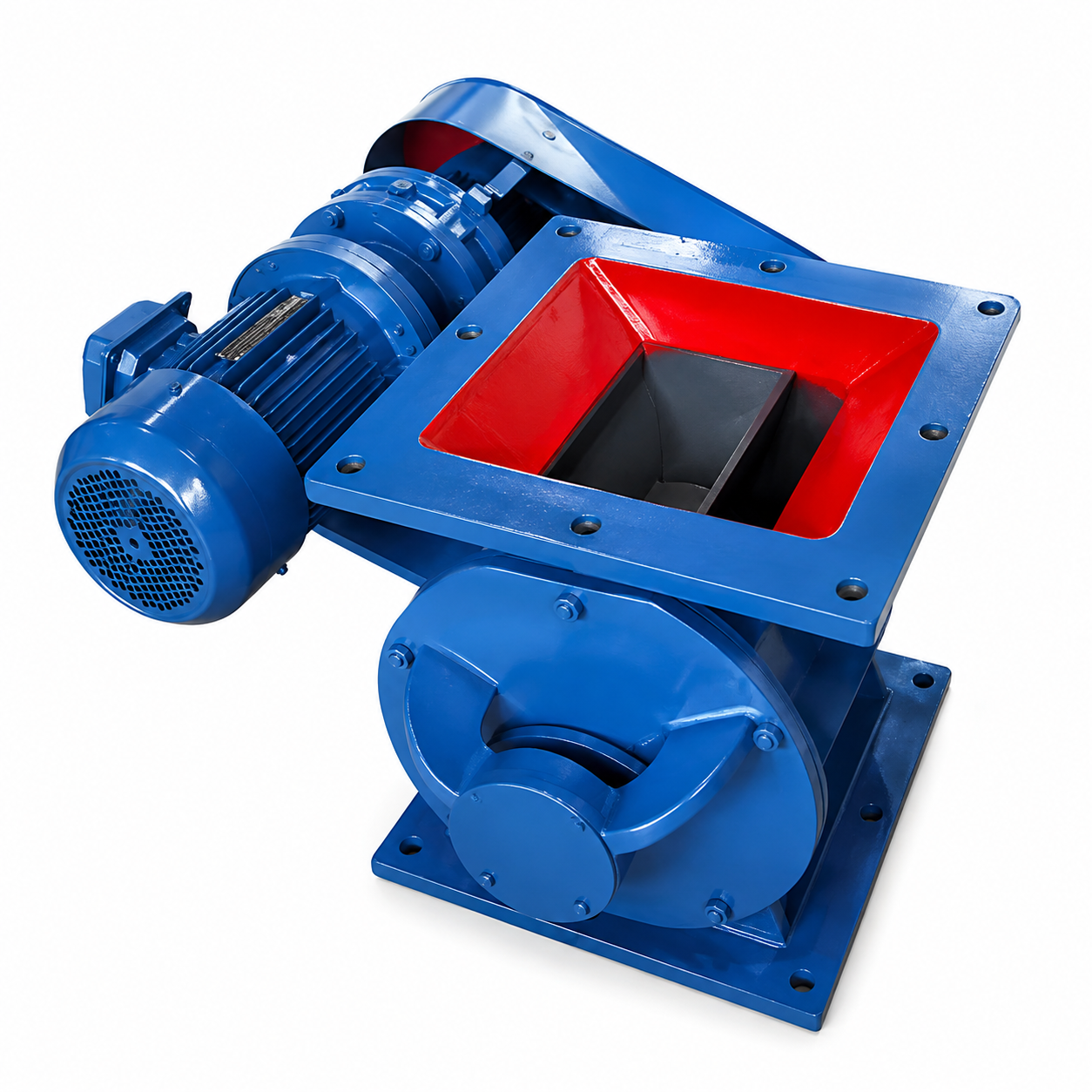

YJD系列星型卸料阀
用于粉体、颗粒和小块物料连续卸料，并在除尘或气力输送系统中承担锁气作用。
- 01卸料与锁气转子叶片形成连续料格，在卸料同时降低系统内外气流串通。
- 02A/B法兰结构A型采用方形法兰，B型采用圆形法兰，便于不同仓口和管路连接。
- 03减速直连驱动电机与减速机构带动转子低速运行，转速可按给料需求配置。
- 04工况专项选材壳体、转子、间隙、密封与耐温配置需根据物料和压差确定。
YJD系列星型卸料阀结构与选型
星型卸料阀也称星型卸料器、卸灰阀或关风器。转子叶片在壳体内形成多个料格，物料随转子转动由上部进入并从下部排出，同时对系统气流形成一定隔离。
结构组成
常规设备由壳体、转子叶轮、端盖与轴承、轴端密封、减速机和驱动电机组成。资料中的A型为方形法兰结构，B型为圆形法兰结构。
功能边界
卸料阀适用于可通过转子料格排出的粉体、颗粒和小块物料。实际锁气效果受壳体与转子间隙、压差、温度、磨损和物料粒径影响，不能将“完全不漏气”作为通用描述。
特殊工况
高温、磨蚀、黏附、腐蚀、易燃易爆或易剪切破碎物料，应分别评估材质、间隙、转速、密封、轴承隔热、驱动防护及清堵方案。
选型要点
选型提示
请提供物料名称、粒径、堆积密度、温度、含水率、黏附性、磨蚀性、系统正负压、目标卸料量、上下法兰尺寸和防爆要求。
设备与型号
YJD系列星型卸料阀技术参数
温度、压力、流量和密封表现需根据物料、系统压差及具体型号核定。
| 项目 | 资料参数 |
|---|---|
| 工作压力 | ≤0.1MPa |
| 工作温度 | -20℃～280℃ |
| 卸料流量 | 2～100m³/h |
| 常规转速 | 10～40r/min |
| 设备功率 | 0.37～5.5kW |
| 传动方式 | 减速机直连传动 |
| 法兰形式 | A型方形法兰 / B型圆形法兰 |
| 漏气率 | 资料值≤3%，需按工况和验收方法确认 |
注：温度、压力、流量和漏气率并非所有型号通用；应结合物料、压差、转子间隙、密封及驱动配置确认最终参数。
除尘卸灰与气力输送
适用于灰斗下料、仓底卸料和气力输送管路的连续给料与锁气。

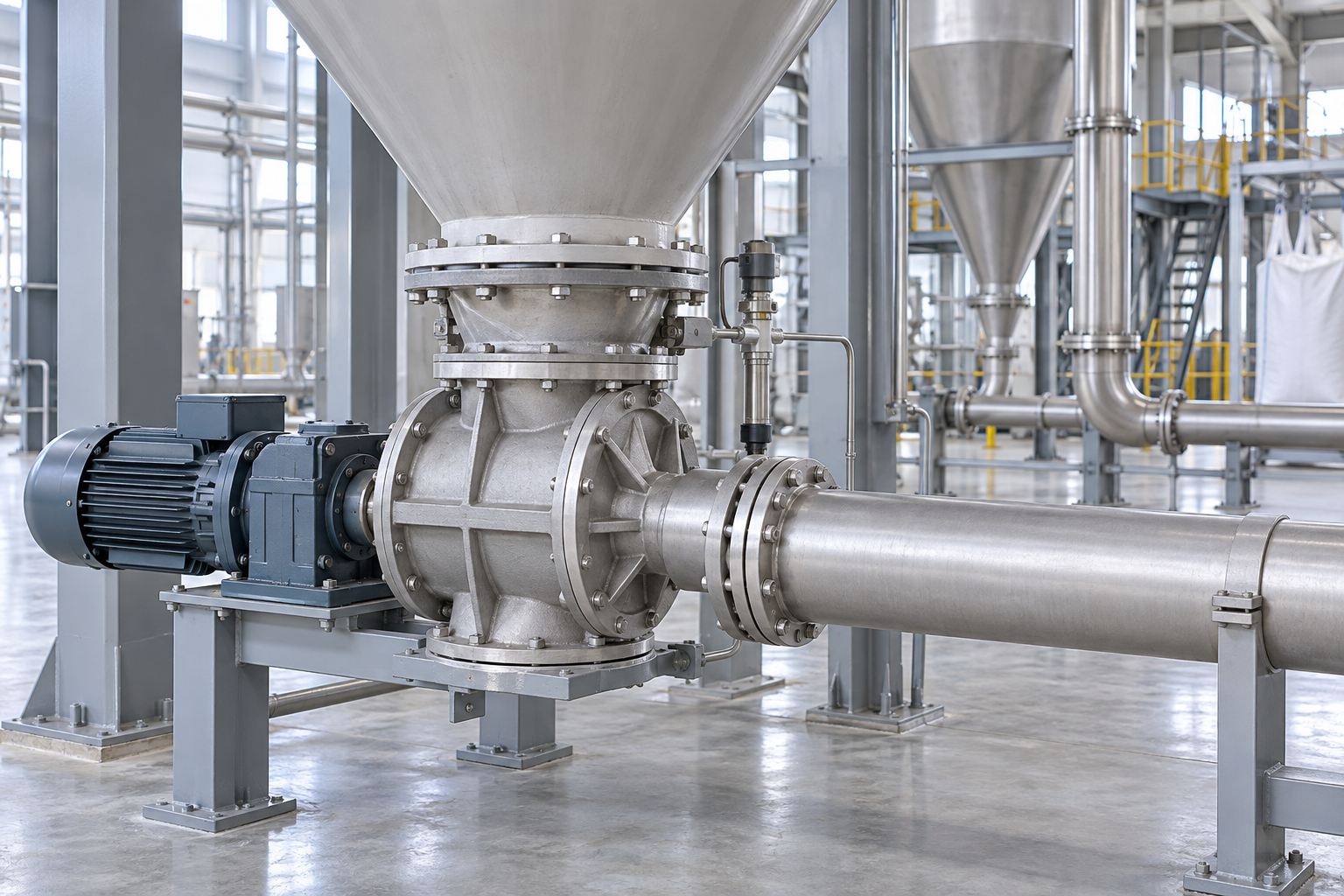

气力输送锁气给料
连接储料仓与输送管路，按系统压差和物料特性选择转子、间隙及驱动。
相关称重与输送设备
可与料仓、螺旋输送和称重配料设备组成粉体处理系统。
