矿山散料输送
用于煤炭、矿石等散料输送量监测与生产统计。

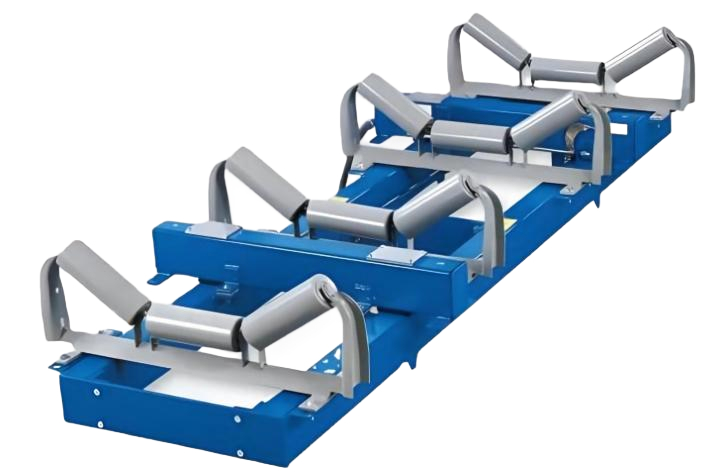

LCS系列电子皮带秤
连续采集载荷与速度信号，计算瞬时流量和累计量，适配不同带宽、带速与大宗散料输送工况。
- 01连续动态计量同步采集载荷与带速信号，显示瞬时流量和累计输送量。
- 02悬浮式称重桥架传力环节少，有助于降低结构约束和偏载对计量的影响。
- 03宽带高速适配资料给定皮带宽度500～2400mm、带速0.5～5m/s。
- 04工业通讯接口支持MODBUS、PROFIBUS及TCP/IP等项目通讯配置。
LCS系列电子皮带秤工作原理与结构
LCS系列电子皮带秤安装在既有皮带输送机机架上，在物料连续通过称重段时完成在线计量，不改变生产线原有的连续输送节拍。
工作原理
称重托辊将皮带及物料载荷传递至称重桥架和传感器，测速装置同步采集皮带运行速度。积算仪对载荷与速度信号进行运算，输出瞬时流量、累计量及相关控制信号。
悬浮式秤架
LCS-X系列采用自由浮动平衡结构，承重梁两端布置称重传感器，并通过万向连接与托辊支架梁相连。该结构用于减少额外约束力和结构内应力，使物料载荷更稳定地传递至传感器。
系统配置
- 称重部分：称重桥架、称重托辊与称重传感器。
- 速度检测：测速传感器及其安装组件。
- 数据处理：称重积算仪、控制柜及上位机通讯接口。
- 校准维护：按现场条件配置挂码、链码或实物校准方案。
选型要点
选型提示
需同时确认最大与常用流量、皮带宽度和带速、托辊槽角与间距、物料堆积密度、输送机刚度、环境振动以及校准条件。页面参数为资料给定范围，最终配置以现场勘察和技术协议为准。
LCS系列电子皮带秤技术参数
参数用于前期选型比较，实际精度和配置需结合输送机条件、物料特性及校准方案确认。
| 规格项 | 参数值 |
|---|---|
| 流量范围 | 30～8000t/h |
| 实物检定误差 | 托辊数量n=4时：首检定≤±0.25%，使用中≤±0.5% |
| 称重传感器数量 | 2 / 4 / 6 |
| 有效称量段长度 | L×n（L为托辊间距） |
| 皮带宽度 | 500～2400mm |
| 皮带速度 | 0.5～5m/s |
| 通讯协议 | MODBUS、PROFIBUS、TCP/IP |
| 通讯接口 | RS485、RS232、以太网 |
注：以上为产品资料中的配置范围。实际计量性能受输送机结构、安装质量、物料状态和校准方式影响，最终以选型确认及检定结果为准。
大宗散料连续计量场景
适用于矿山、冶金、建材、化工与粮食行业的输送量监测、生产统计及过程控制。

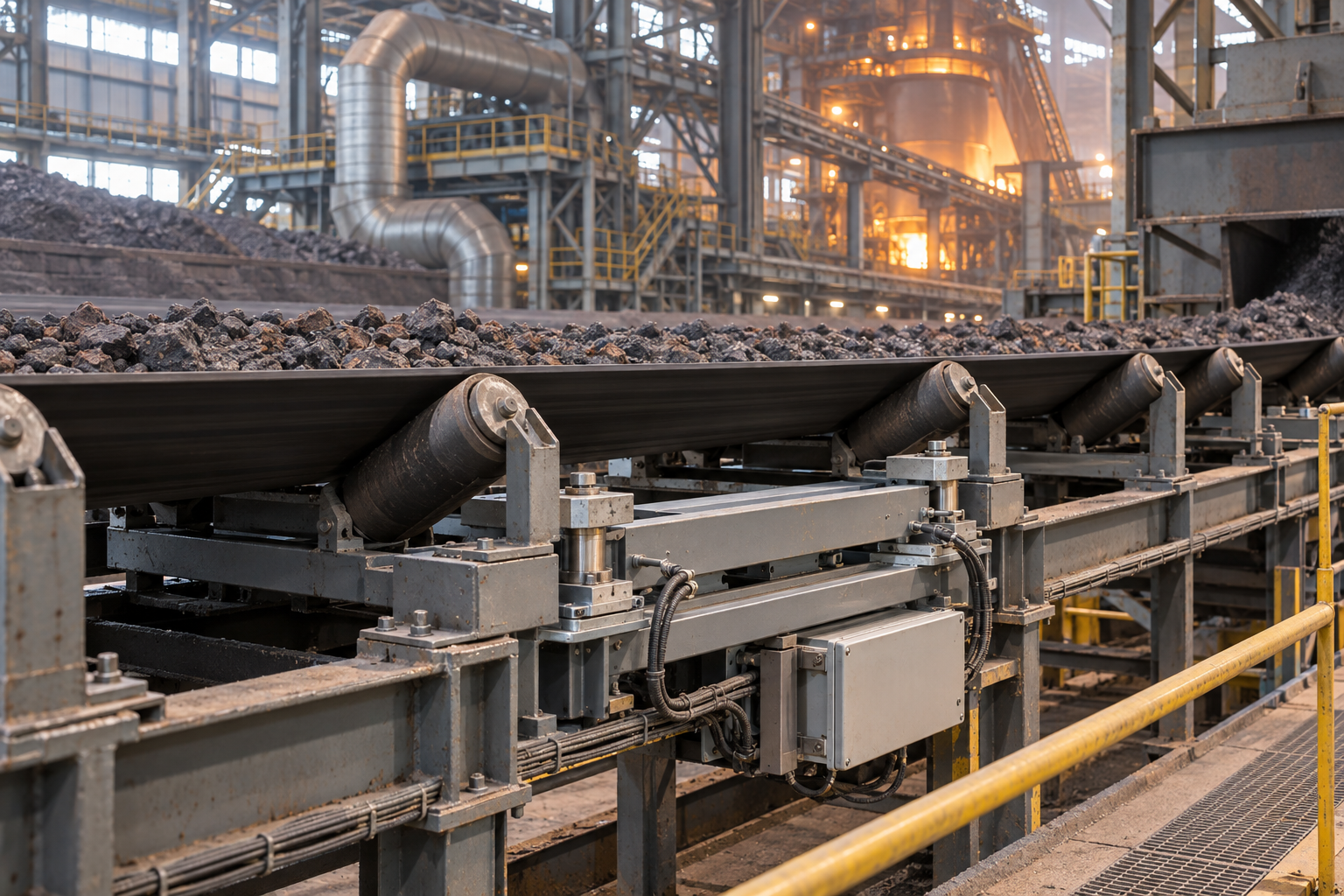

冶金原料计量
用于烧结矿、球团、焦炭等原料输送过程计量。
建材配料输送
用于水泥、砂石、石灰等建材原料连续计量。
化工原料输送
用于颗粒、粉末和块状化工原料的在线称重。
粮食与饲料
用于粮食、饲料原料在收储与加工环节的输送计量。
相关称重与输送设备
可按连续输送、批次计量和定量给料等不同工艺需求组合选型。
