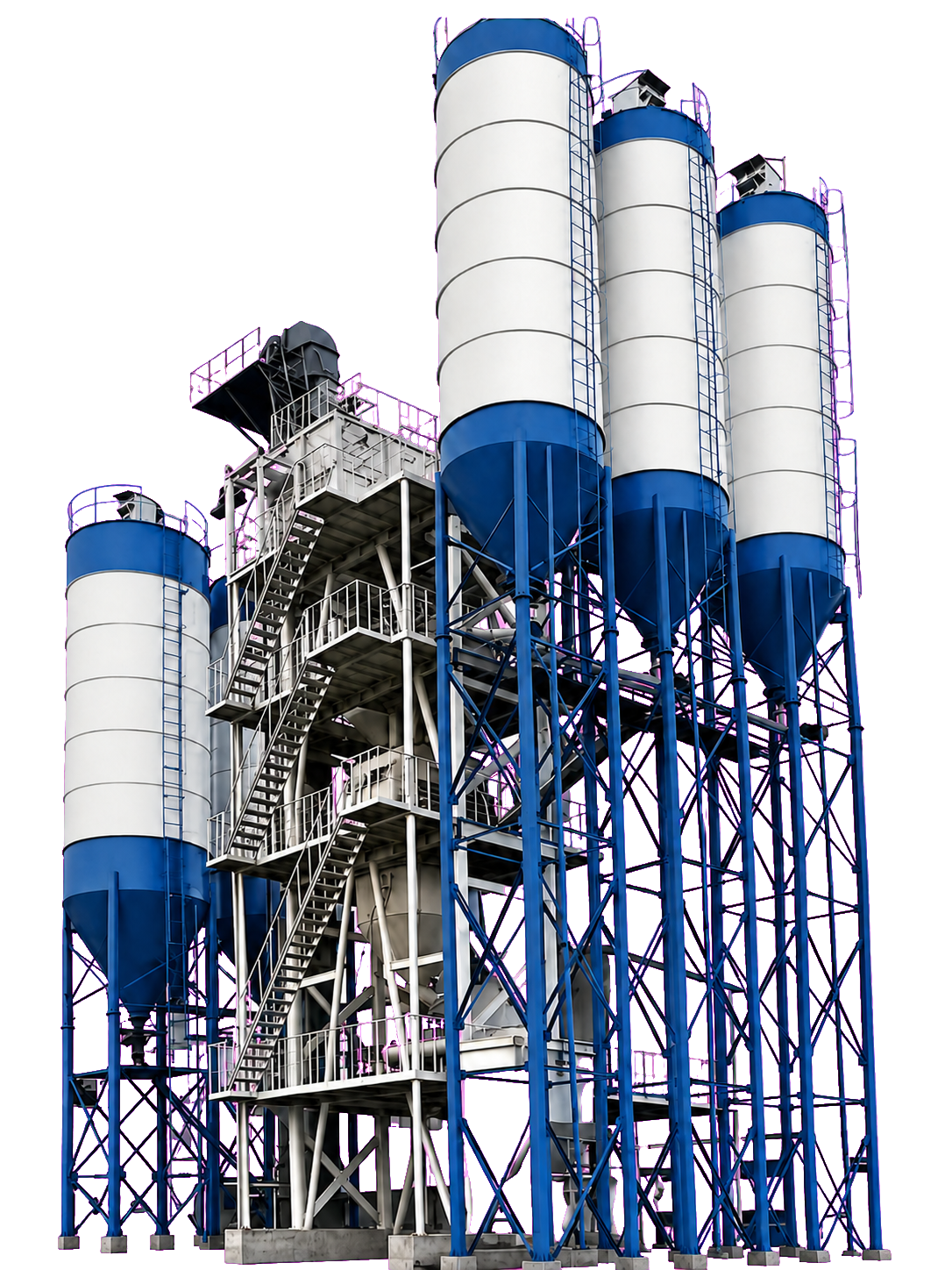

HJ-H4.0-JC干混砂浆集成系统

系统概述

HJ-H4.0-JC干混砂浆集成系统，是由杭州衡杰自控设备有限公司全流程设计、制造与安装调试的新一代智能干混砂浆生产装备，专为现代绿色建材智能制造打造。系统集原料存储、自动配料、精准搅拌、定量包装、成品装车于一体，采用高强度钢结构塔楼式布局，实现了从原料入厂到成品出厂的全流程自动化与智能化管控，是干混砂浆行业高效、节能、环保、智能生产的标杆解决方案。

该系统依托衡杰自控在工业称重与自动化控制领域的深厚技术积累，深度融合物联网、大数据与智能控制技术，实现了配比精准可控、混合均匀稳定、计量误差极低、生产过程可追溯，全面提升了生产效率与产品质量稳定性，为干混砂浆企业提供了一套兼具高自动化程度、高可靠性与高扩展性的智能生产平台。

系统组成与工艺流程

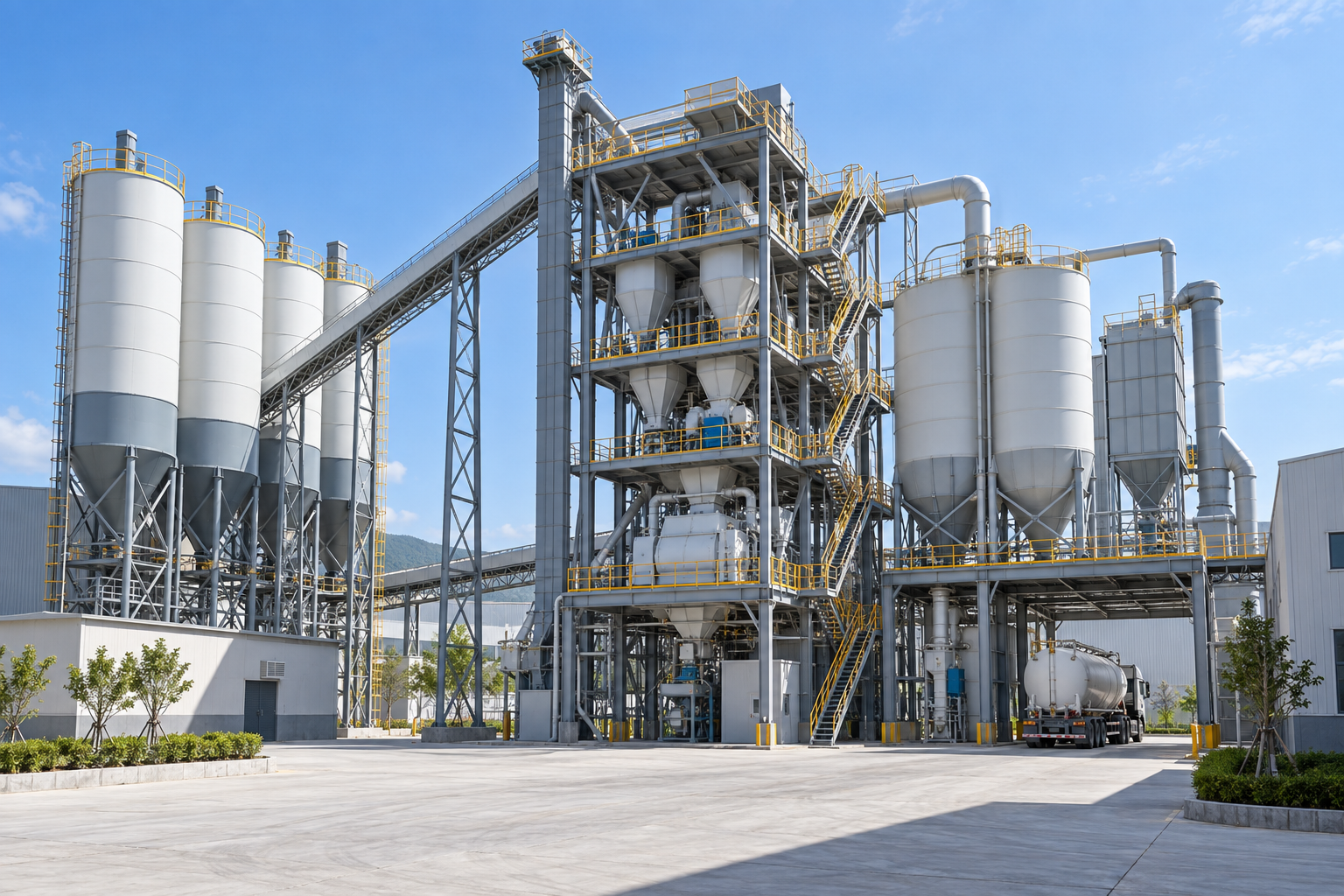

HJ-H4.0-JC干混砂浆集成系统采用垂直塔楼式布局，物料依靠重力自上而下流动，实现 “一次提升、全程自流”，大幅降低能耗与转运损耗。系统主要由以下核心单元组成：

原料存储与预处理单元

大型原料筒仓：配备多个大容量钢结构筒仓（石英砂、水泥、粉煤灰、重钙等），采用高强度防腐设计，使用寿命长；每个筒仓配置料位传感器、破拱装置与除尘接口，实现库存实时监控与防堵料控制。

预处理模块：可选配烘干、筛分设备，对石英砂等骨料进行水分控制与分级处理，确保原料含水率、颗粒级配满足生产标准。

自动配料与计量单元

►高精度称重系统：采用衡杰自控定制化称重模块与PLC控制单元，每个配料点配备独立称重传感器，实现动态/静态精准计量，计量精度优于±0.2%。

►多料种配料控制：支持砂、水泥、粉煤灰、添加剂等多种原料的自动配比，可预设上百种配方，快速切换生产不同类型的干混砂浆产品（砌筑砂浆、抹灰砂浆、保温砂浆、特种砂浆等）。

►输送系统：采用密封式螺旋输送机、斗式提升机实现原料输送，全程封闭无泄漏，避免粉尘外溢，满足环保生产要求。

高效搅拌单元

►双轴无重力混合机：核心搅拌设备采用双轴桨叶式无重力混合机，配备飞刀破碎装置，实现物料三维对流、剪切与扩散混合，混合均匀度CV值≤3%，单次混合时间仅需 2-3 分钟，无死角、无残留。

►待混仓与缓冲仓：配料完成的物料先进入待混仓暂存，再通过重力进入混合机，实现配料与搅拌工序的无缝衔接，保障生产连续性。

成品处理单元

►成品仓：搅拌完成的成品砂浆通过提升机送入成品仓暂存，仓体配备料位监控与防结拱装置，确保成品稳定出料。

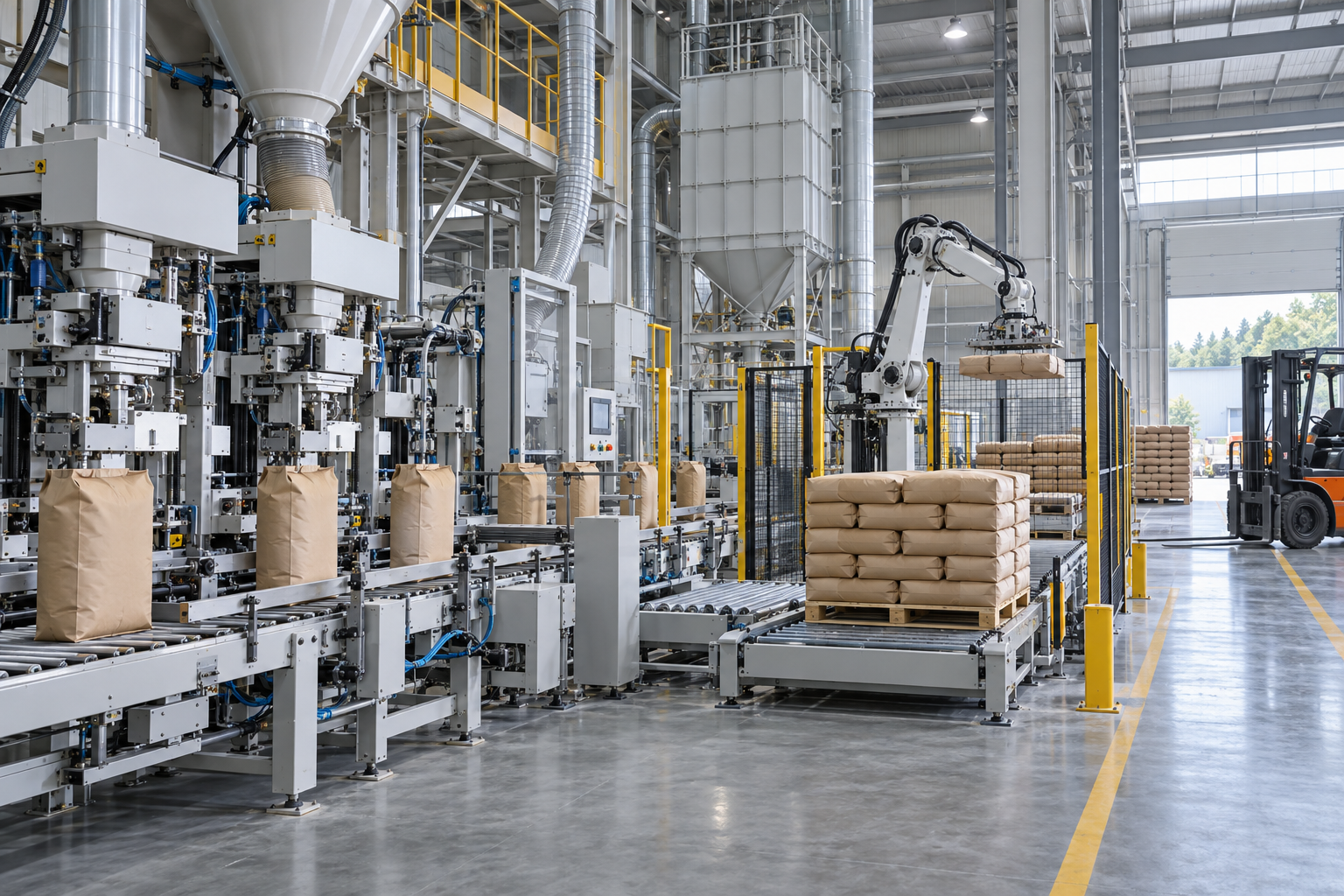

►定量包装模块：可选阀口包装机、敞口包装机，实现自动称重、灌装、封口一体化作业，包装精度高、速度快，适配袋装与散装两种模式。

►散装装车系统：配套伸缩散装头，实现散装成品的无尘装车，满足大型工程客户的批量运输需求。

除尘与环保单元

►脉冲布袋除尘器：在筒仓顶部、配料点、搅拌点、包装点等粉尘易发点配置除尘设备，采用脉冲清灰技术，粉尘排放浓度≤10mg/m³，远低于国家环保标准。

►负压封闭系统：整个生产流程采用负压设计，从原料输送到成品包装全程封闭，有效控制粉尘扩散，打造绿色无尘生产环境。

智能控制与数据管理单元

►PLC 智能控制系统：采用工业级PLC控制器，搭配人机界面（HMI），实现全流程自动化控制，支持自动/手动双模式切换，操作便捷直观。

►物联网远程监控平台：系统集成物联网模块，支持远程数据采集、设备状态监控、故障预警与诊断，管理人员可通过电脑、手机实时查看生产数据。

►数据追溯与分析系统：自动记录每批次生产数据（配方、计量、搅拌时间、产量等），生成生产报表，支持数据追溯与工艺优化分析。

核心性能特点

HJ-H4.0-JC 干混砂浆集成系统以 “自动化、智能化、高精度、高稳定性” 为核心设计理念，具备以下突出优势：

全流程自动化生产，大幅降低人工成本

►系统实现从原料上料、配料、搅拌、包装到装车的全流程自动化运行，仅需少量操作人员即可完成生产管理，人工成本降低60%以上。

►配方一键调用、自动配比、自动启停，减少人工干预带来的误差，生产效率大幅提升，单班产能可达 20-60 吨/小时（根据配置不同）。

高精度计量与混合，保障产品质量稳定

►采用衡杰自控高精度称重模块与专用称重仪表，配合智能PID调节算法，动态配料计量误差控制在±0.2%以内，确保每一批次产品配比精准一致。

►双轴无重力混合机搭配飞刀剪切装置，实现纳米级添加剂与骨料的均匀混合，混合均匀度远超行业标准，有效避免产品质量波动。

►全流程闭环控制，系统自动补偿温度、湿度、设备磨损等因素带来的计量偏差，长期运行精度无衰减。

智能化管控，打造现代建材智能制造标杆

►智能配方管理：内置配方数据库，支持上百种产品配方存储与快速切换，适配多品种、小批量生产需求，无需人工现场调整。

►远程监控与故障诊断：物联网平台实时采集设备运行数据，通过边缘计算实现故障预警与远程诊断，提前预判设备异常，非计划停机时间减少40%以上。

►生产数据追溯：每批次生产数据自动上传云端，支持配方、计量、搅拌、包装全流程数据追溯，为产品质量管控与工艺优化提供数据支撑。

►自适应工艺优化：系统可根据历史生产数据，通过机器学习模型自动优化搅拌时间、输送速度等参数，实现生产过程的自适应调节，提升生产效率与产品稳定性。

塔楼式集约布局，空间利用率高，运行稳定可靠

►采用垂直塔楼式钢结构设计，原料仓、配料仓、搅拌仓、成品仓自上而下布置，占地面积仅为传统平铺式生产线的 1/3，大幅节约厂房空间与土建成本。

►物料依靠重力自流，减少中间转运环节，能耗较传统生产线降低 30% 以上，运行成本显著下降。

►高强度钢结构主体，采用模块化设计，抗震、抗风性能优异，适应复杂工况；关键部件采用耐磨、防腐材料，使用寿命长，维护成本低。

绿色环保设计，满足严苛环保标准

►全程封闭负压生产，所有粉尘点均配备高效脉冲布袋除尘器，粉尘排放浓度远低于国家标准，生产现场无粉尘污染，改善作业环境。

►采用低噪音设备与减震装置，噪音控制在 65dB 以下，满足厂区环保要求。

►生产过程无废水、废渣排放，原料损耗率低于 1%，实现资源高效利用。

安全冗余设计，保障生产连续稳定

►称重模块、输送设备、搅拌系统等关键部件均配备过载保护、限位保护、防误操作联锁等安全装置，杜绝设备故障与安全事故。

►控制系统具备冗余备份功能，关键数据自动备份，避免数据丢失；支持紧急停机、故障报警与安全联锁，确保生产安全。

系统优势与应用价值

生产效率显著提升

►全流程自动化运行，单班产能较传统设备提升30%以上，人工成本降低 60%，单位产品能耗降低25%以上，实现降本增效。

►配方快速切换，适配多品种砂浆生产，无需长时间停机调整，生产灵活性大幅提升。

产品质量稳定可控

►高精度计量与均匀混合，确保每一批次产品配比一致、性能稳定，有效避免因计量误差、混合不均导致的产品质量问题，提升客户满意度。

►生产数据全程可追溯，为产品质量管控提供可靠依据，便于企业通过质量管理体系认证。

智能化管理助力企业升级

►物联网与数据管理平台，实现生产过程的透明化管控，管理人员可实时掌握生产进度、设备状态与产品质量，为生产决策提供数据支撑。

►远程监控与故障预警，减少设备停机时间，提升设备稼动率，降低维护成本，助力企业实现智能制造升级。

绿色环保，符合行业发展趋势

►低粉尘、低噪音、低能耗的绿色生产模式，满足国家环保政策要求，帮助企业顺利通过环保验收，避免停产整改风险。

►原料损耗率低，资源利用率高，符合绿色建材发展方向，提升企业社会形象。

专业服务保障，无忧运行

►杭州衡杰自控提供全流程服务：方案设计、设备制造、安装调试、人员培训、售后维护，确保系统顺利投产运行。

►完善的售后服务体系，7×24小时技术支持，快速响应客户需求，保障设备长期稳定运行。

适用范围

HJ-H4.0-JC 干混砂浆集成系统可广泛应用于各类干混砂浆产品的生产，包括但不限于：

►砌筑砂浆、抹灰砂浆、地面砂浆等普通建筑砂浆；

►保温砂浆、防水砂浆、自流平砂浆、瓷砖胶等特种砂浆；

►腻子粉、石膏基建材等干粉类建材产品。

系统可根据客户的产能需求、产品类型与场地条件进行定制化设计，为不同规模的建材企业提供适配的智能生产解决方案。

结语

HJ-H4.0-JC干混砂浆集成系统，以衡杰自控在工业称重与自动化控制领域的核心技术为支撑，融合塔楼式集约布局、高精度计量、智能控制与绿色环保设计，实现了干混砂浆生产的全流程自动化与智能化管控。该系统不仅解决了传统干混砂浆生产线精度低、稳定性差、人工成本高、环保不达标的痛点，更以其高效、稳定、智能、绿色的突出优势，成为现代建材企业实现智能制造升级、提升市场竞争力的理想选择。

杭州衡杰自控将持续深耕工业称重与自动化控制领域，以技术创新驱动行业进步，为客户提供更优质、更智能的干混砂浆生产解决方案，助力绿色建材行业高质量发展。

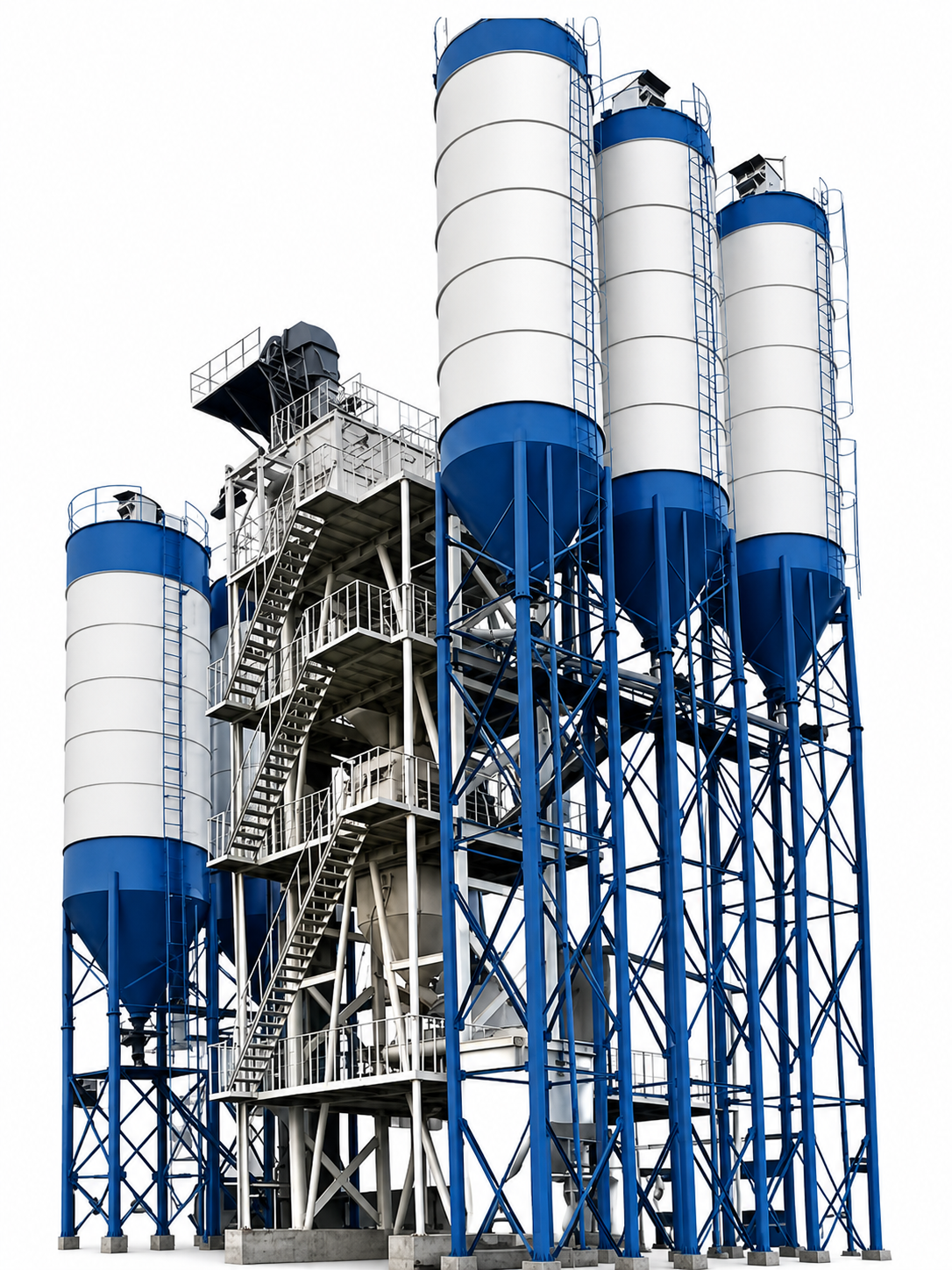

设备外观
