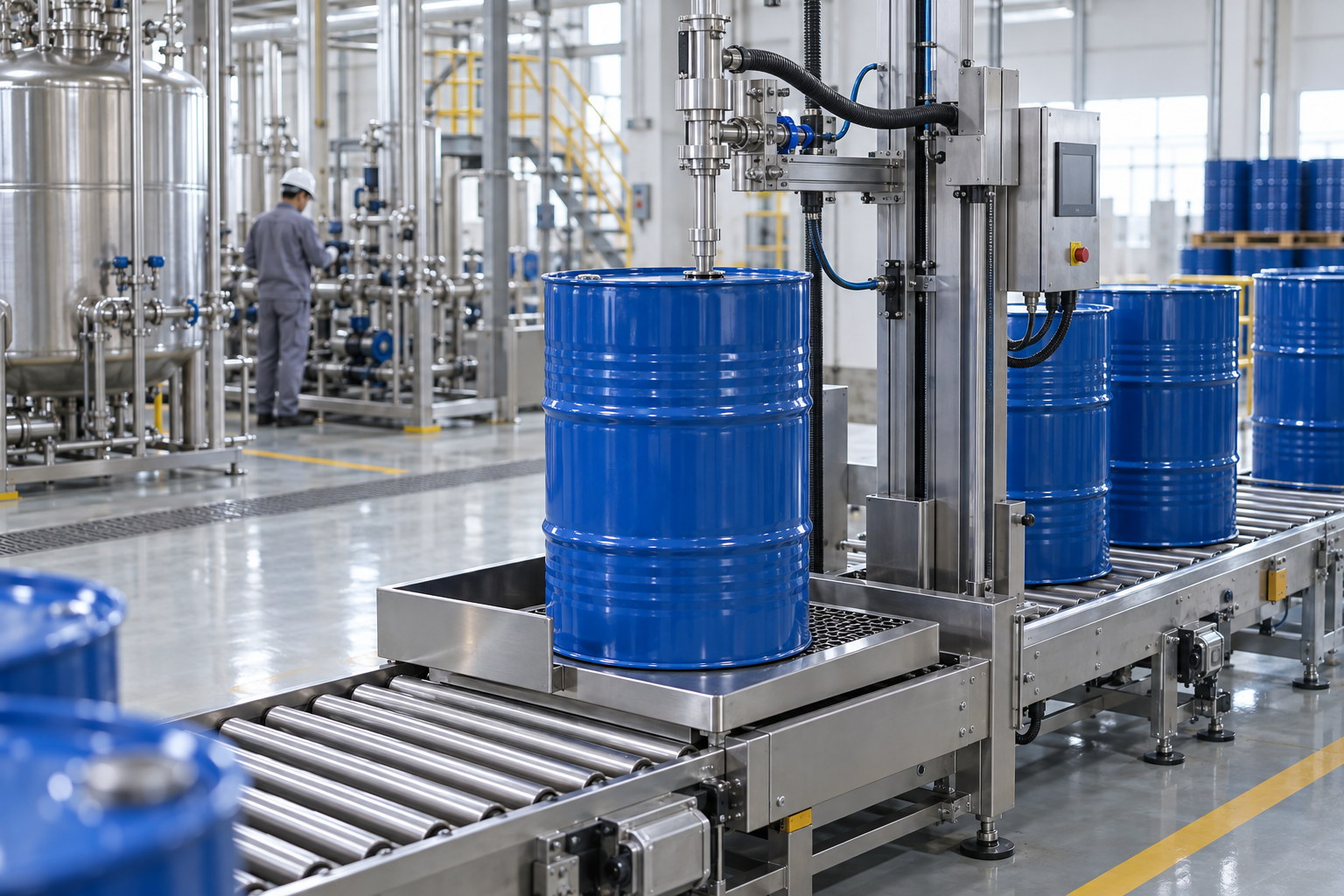

化工液体桶装线
按腐蚀性、防爆分区和清洗要求配置灌装、压盖及后段包装。
50L自动定量灌装集成系统
以称重灌装为核心，按项目连接供桶、压盖、检测、贴标、码垛和缠绕工位。
- 01多工位连续联动围绕桶装灌装衔接输送、封口、检测和后段包装。
- 02称重定量灌装以称重信号控制快慢灌装和截料，记录单桶灌装数据。
- 03选配模块清晰分桶、复检、剔除、贴标和缠绕等工位可按项目取舍。
- 04整线安全设计围栏、联锁、急停和人员操作区需结合现场节拍统一设计。

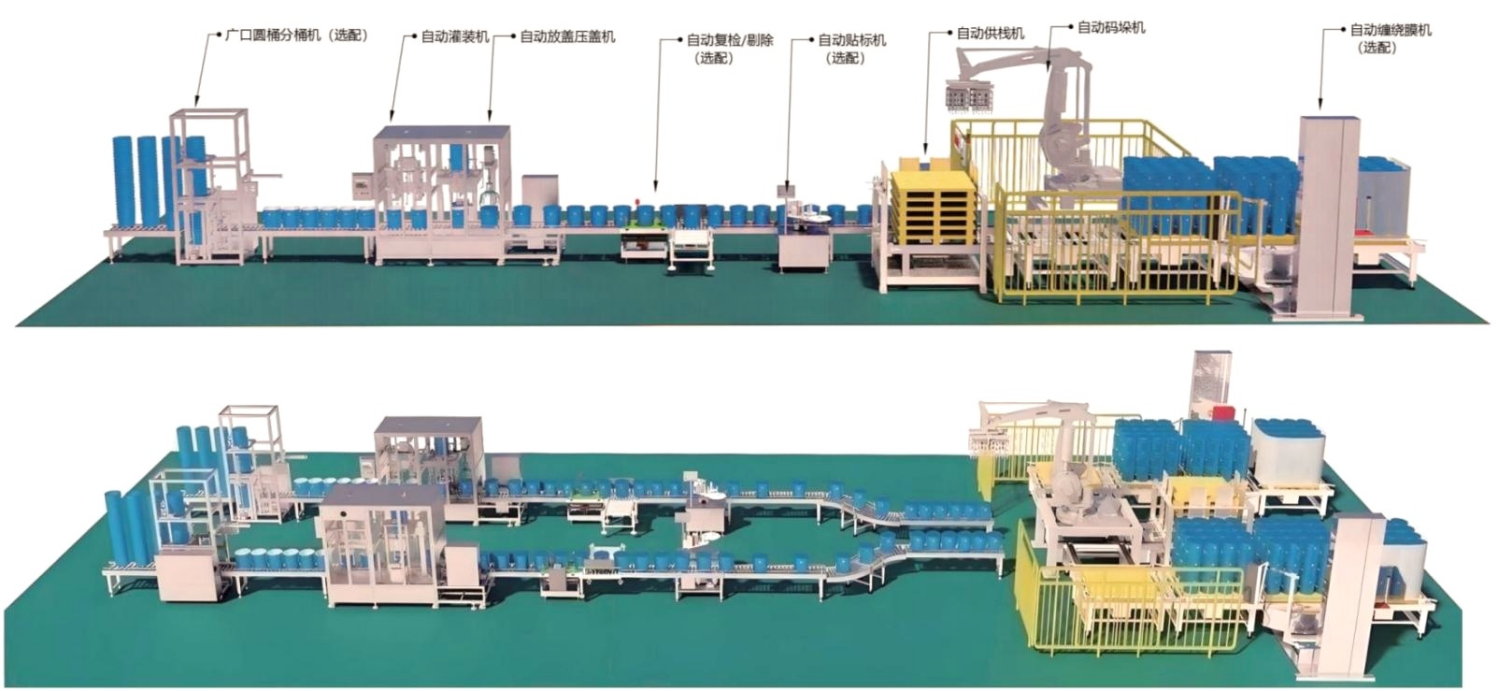

50L自动定量灌装集成系统流程
Word资料以整线布局图展示该系统，没有提供统一节拍和精度表。本页按布局图梳理工位关系，不对未提供的数据作扩展承诺。
核心流程
- 空桶进入：人工上桶，或选配广口圆桶分桶机构连续供桶。
- 定量灌装：自动灌装机完成容器定位、去皮、快慢灌装和截料。
- 封口检测：衔接放盖压盖，并可选配自动复检、剔除和贴标。
- 后段包装：按项目配置供托、码垛和缠绕膜设备。
系统边界
灌装头、泵阀、接触材质、防腐、防爆和清洗方式由物料安全数据确定。自动码垛、贴标、复检和缠绕在Word图中均标注为整线工位或选配项，不应默认视为标准配置。
控制与追溯
整线PLC可协调输送和各工位节拍，并按项目保存灌装重量、批次和报警记录。与MES、ERP或追溯系统的接口、字段和网络安全需另行定义。
方案输入
项目资料
请提供物料名称与安全数据、密度和黏度、桶型尺寸、桶盖结构、目标重量、节拍、接触材质、防爆区域、清洗方式、码垛形式和厂房平面。
设备与型号
50L自动灌装线配置说明
Word仅提供整线布局，未给统一节拍和精度，页面不扩写未经确认的数据。
| 项目 | 资料配置 |
|---|---|
| 目标容器 | 50L桶装容器 |
| 核心工位 | 自动定量灌装、输送、放盖压盖 |
| 检测选项 | 自动复检 / 剔除、贴标 |
| 供桶选项 | 广口圆桶分桶机 |
| 后段选项 | 供托、码垛、缠绕膜 |
| 控制方式 | 整线PLC联动，按项目配置 |
| 节拍与精度 | Word未给统一数值，需按物料和工艺确认 |
注：本页参数以Word整线布局图为依据，具体工位、节拍、精度和安全配置以项目方案及验收结果为准。
桶装液体自动灌装
适用于化工液体、食用油及其他需按物料安全要求设计的桶装灌装工艺。

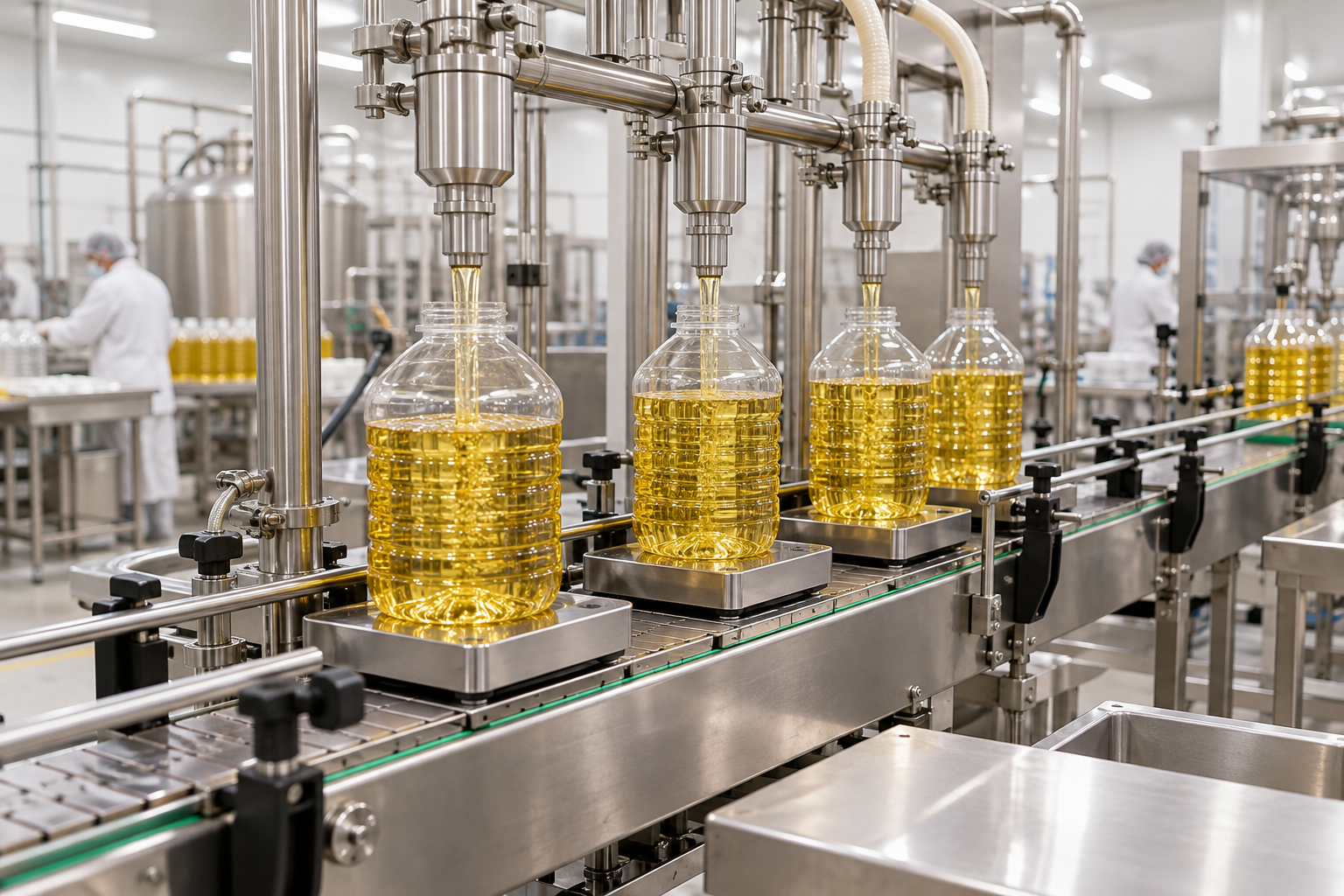

食品油脂灌装线
采用适配的接触材质和卫生设计，用于桶装食用油定量灌装。
相关定量灌装设备
单机或不同容器规格可参考HGW系列定量灌装秤。
