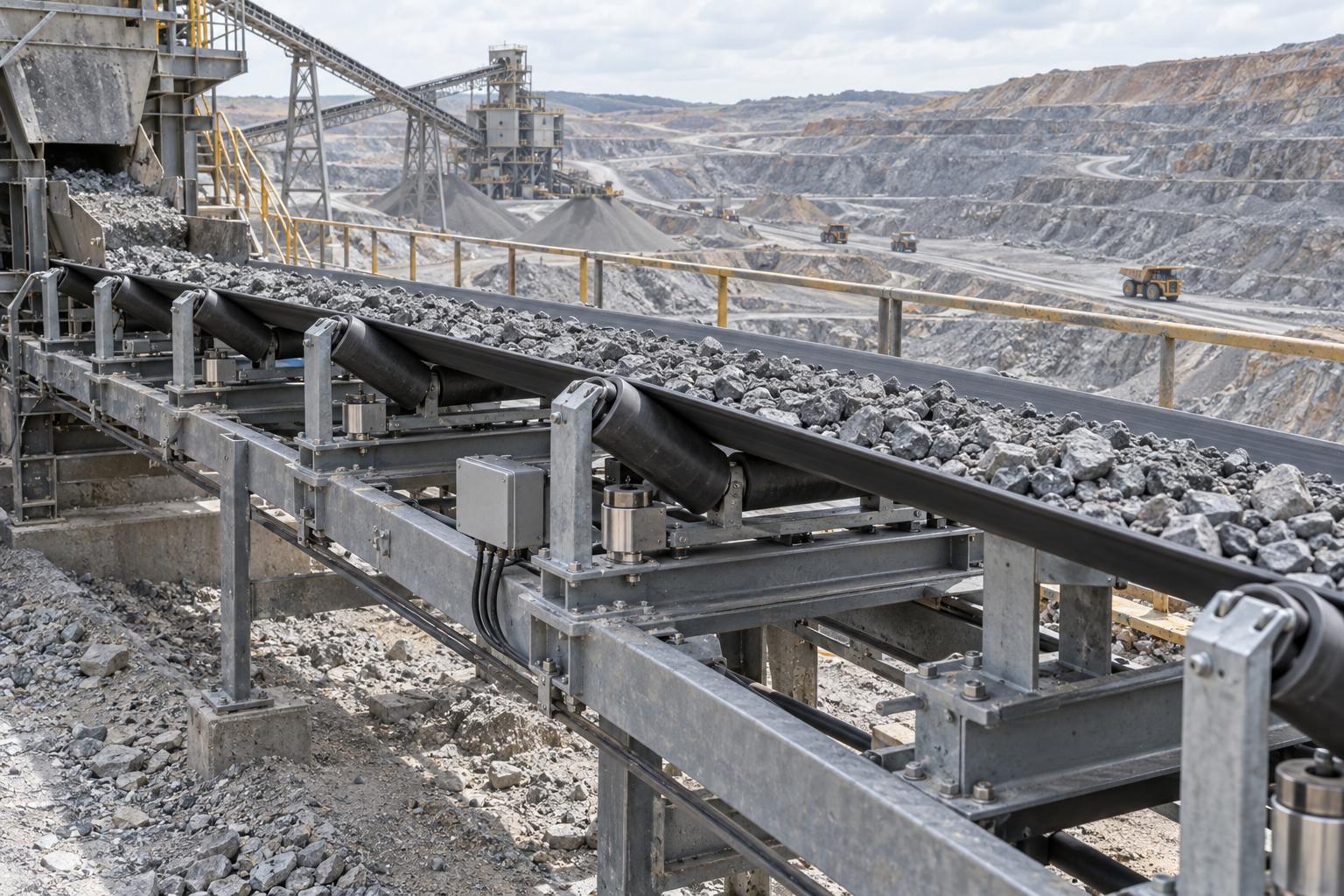

矿山皮带测速
为矿石、煤炭输送皮带秤提供稳定的速度采集信号。

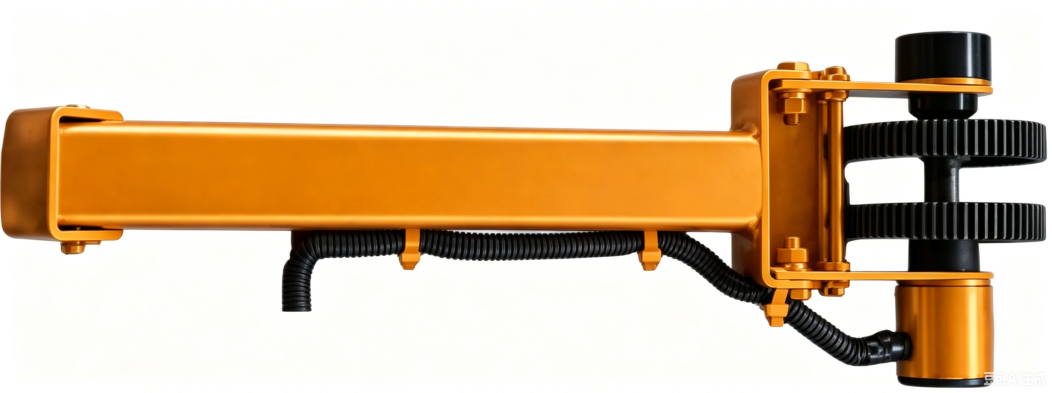

HJSD皮带秤速度传感器
采集皮带线速度，为电子皮带秤流量计算和定量给料闭环控制提供基础信号。
- 01压轮接触测速压轮随皮带运行，通过机械传动带动编码器输出脉冲。
- 02数字脉冲输出可直接接入称重仪表或PLC，按配置提供RS485信号。
- 03工业现场防护资料给出IP65和工业EMC配置，适合粉尘、振动环境。
- 04安装维护方便模块化压轮结构便于调整接触压力和更换易损件。
HJSD速度传感器工作原理
测速压轮与皮带表面保持接触，皮带运动带动压轮和编码器旋转。编码器输出与转速相关的脉冲信号，称重仪表据此换算皮带线速度。
安装方式
传感器应安装在皮带运行稳定、跳动较小且不易积料的位置，压轮接触压力需保证不打滑但不过度压迫皮带。安装支架应具有足够刚度，并避开强烈冲击和积水区域。
信号接入
脉冲分辨率、方向和电气接口应与称重仪表或PLC输入匹配。较长线缆应采用屏蔽、可靠接地并与动力电缆分开敷设，RS485功能以具体配置为准。
维护检查
定期检查压轮磨损、同步传动、紧固件、线缆和防护密封，并比对实际带速。打滑、粘料和机械间隙都可能造成速度信号偏差。
性能边界
计量提示
速度采集误差只是皮带秤总误差的一部分，不能据此直接承诺整机计量精度。整机性能还取决于称重桥架、输送机结构、安装和校准。
设备与型号

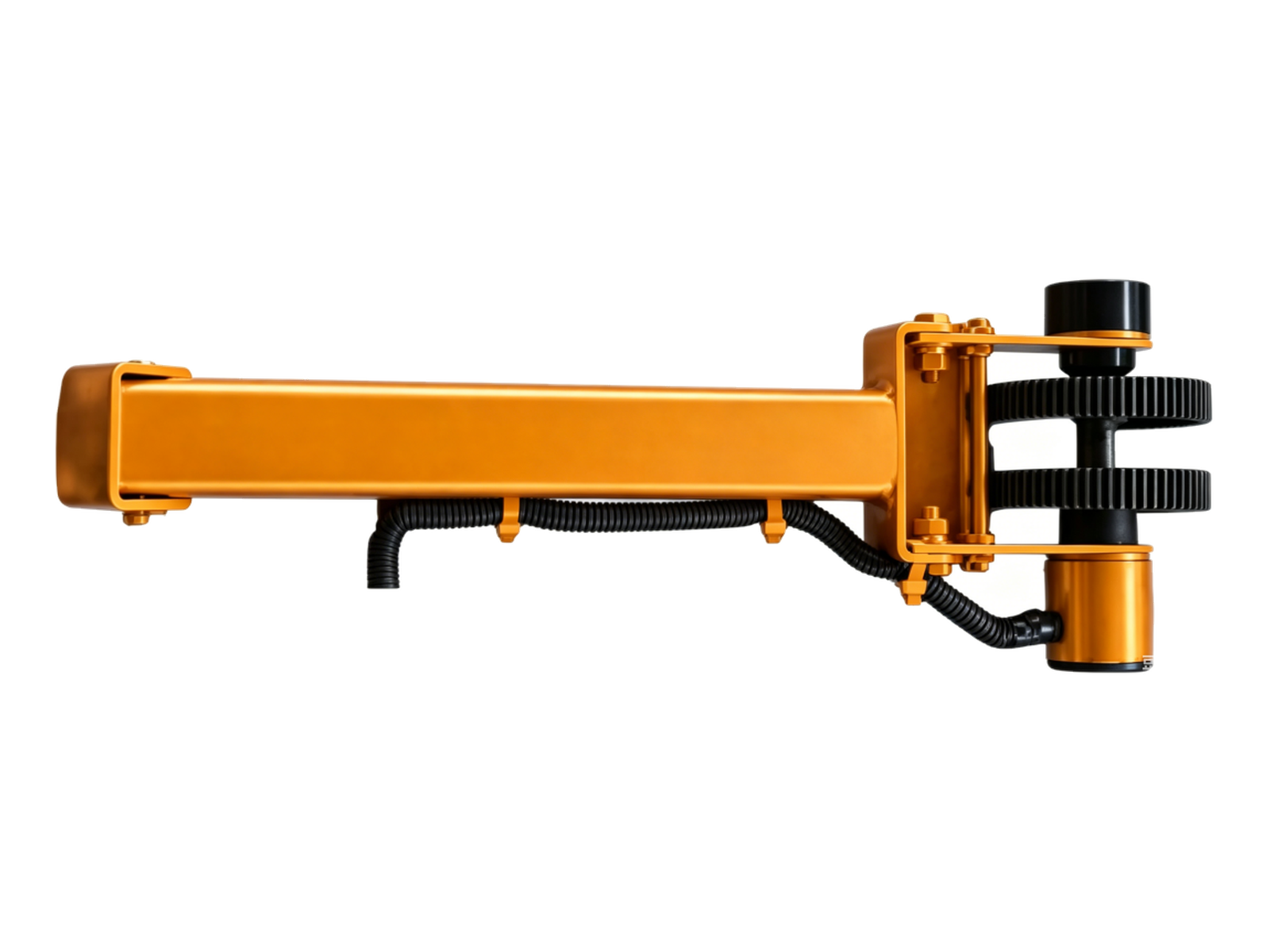

HJSD速度传感器技术参数
参数来自Word资料，实际测速效果还取决于安装、接触和机械传动状态。
| 项目 | 资料参数 |
|---|---|
| 核心器件 | 高精度增量式编码器 |
| 输出信号 | 脉冲信号，可选RS485 |
| 脉冲分辨率 | 100～1000P/R可选 |
| 速度测量范围 | 0.01～10m/s |
| 测量精度 | ≤±0.05%FS |
| 工作电压 | DC12～24V |
| 工作温度 | -20℃～+70℃ |
| 防护等级 | IP65 |
| 安装方式 | 压轮接触式 |
| 适配皮带宽度 | 500～2000mm（资料范围） |
注：参数为Word资料值。安装位置、压轮接触、机械传动和线缆敷设会影响实际测速结果。
连续输送速度采集
适用于矿山、建材及其他皮带输送系统的流量计量和速度监测。
建材连续给料
用于水泥、砂石等建材原料皮带输送和配料设备速度监测。
相关连续称重部件
可与电子皮带秤、定量给料机、称重仪表和控制系统配套。
