大机组在线状态监测系统的主要组成部分

大机组在线状态监测系统是保障大型旋转机械安全、稳定、高效运行的关键技术手段，其主要由以下几个核心部分构成，共同实现对设备运行状态的全面感知、实时分析与智能预警。

首先，传感器层是系统的“感知器官”。在汽轮机、压缩机、发电机等大机组的关键部位，如轴承座、轴瓦、齿轮箱等处，布设大量高精度传感器，包括电涡流位移传感器、压电式加速度计、温度传感器、压力变送器和转速传感器等，用于实时采集轴振动、轴承振动、轴向位移、胀差、瓦温、油压、转速等关键参数。

其次，数据采集与前置处理单元负责信号的采集与转换。该部分通常由分布式数据采集站或远程终端单元（RTU）组成，接收来自传感器的模拟信号，进行信号调理、抗干扰滤波和模数转换，并将数据打包传输至监控主机。其高采样率和高分辨率确保了数据的完整性和准确性。

第三，通信网络作为系统的“神经网络”，连接现场采集设备与上位机系统。通常采用工业以太网或高可靠性现场总线（如Profibus、Modbus等），实现数据的高速、稳定、实时传输，支持远程监控和多系统集成。

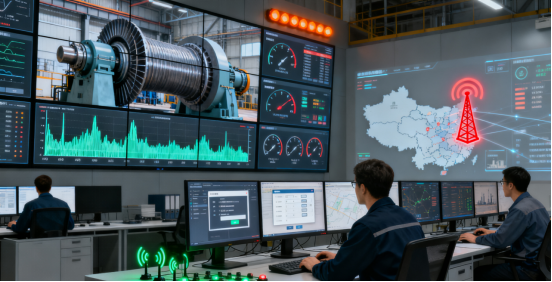

第四，监控与分析平台是系统的核心“大脑”。由监控服务器、操作员站和专业分析软件构成，负责数据存储、实时显示、趋势分析、频谱分析、故障诊断和报警管理。系统可生成轴心轨迹图、波德图、瀑布图等专业图形，辅助技术人员判断设备健康状态。

最后，报警与联动系统在检测到异常时自动触发声光报警，并可与机组DCS或PLC系统联动，实现自动降负荷或紧急停机，防止故障扩大。此外，系统通常还具备远程访问、数据导出和报告生成功能，支持预测性维护决策。
