CNC屏幕数据采集的自动化流程

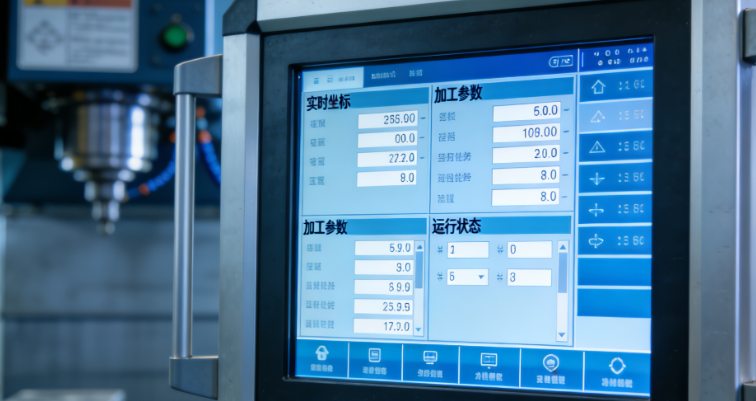

CNC（计算机数控）屏幕数据的自动化采集是智能制造转型的关键环节，旨在打破设备“信息孤岛”，将机床运行状态、加工参数及报警信息实时转化为可分析的数字资产。其核心流程通常包含需求定义、协议解析、边缘采集、数据传输与应用集成五个关键步骤。

一、需求定义与接口评估
流程始于明确采集目标。企业需界定所需数据维度，如主轴转速、进给倍率、坐标位置、刀具寿命、报警代码及设备OEE状态等。随后对现场CNC系统进行评估，识别品牌（如发那科、西门子、三菱、海德汉等）及通信接口类型。针对老旧设备或封闭系统，若原生网口缺失，需加装串口服务器或通过屏幕OCR视觉识别方案作为补充；对于具备以太网口的现代系统，则直接启用FOCAS、MTConnect或OPC UA等标准协议。

二、协议解析与边缘采集
这是自动化的核心技术环节。部署工业智能网关或采集盒子，通过物理链路连接CNC控制器。网关内置多品牌驱动库，能自动匹配并解析私有协议，将机床内部的寄存器地址映射为标准数据格式。在此阶段，系统执行高频轮询（如1秒/次），实时抓取屏幕背后的底层数据，并在边缘端进行初步清洗，剔除无效噪点，确保数据源的准确性与一致性。

三、数据传输与云端集成
清洗后的数据通过车间局域网（有线/WiFi）或5G网络，利用MQTT、HTTP等物联网协议上传至MES（制造执行系统）或工业互联网平台。传输过程采用断点续传机制，防止网络波动导致数据丢失。到达平台后，数据被结构化存储，并与工单、人员、物料等信息关联，形成完整的生产数字档案。

四、可视化应用与闭环反馈

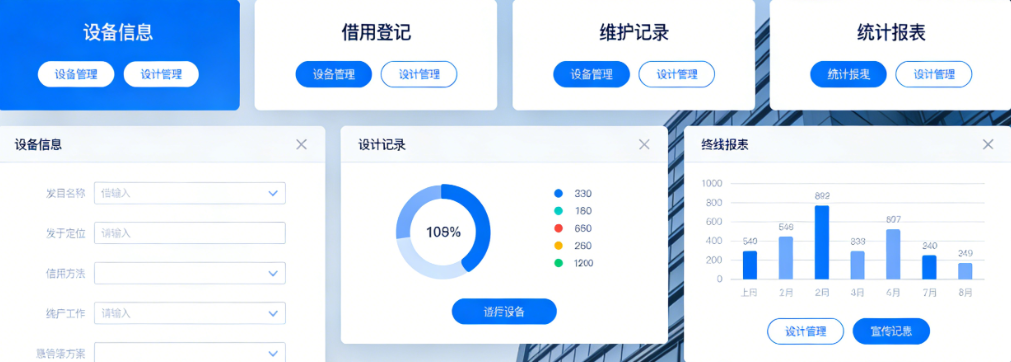

最终，采集数据在管理看板实时呈现，监控设备稼动率与异常停机。一旦检测到严重报警或参数越界，系统自动触发推送通知至管理人员手机，甚至反向控制机床停机，实现从“被动查看屏幕”到“主动智能干预”的闭环管理。

CNC屏幕数据采集自动化流程通过软硬件协同，将黑箱化的加工过程透明化，为精益生产与预测性维护奠定了坚实的数据基石。
