工业设备故障诊断系统架构解析

工业设备故障诊断系统是智能制造的“听诊器”，其核心架构通常采用分层设计，遵循“感知 - 传输 - 处理 - 应用”的逻辑闭环，确保从物理信号到决策指令的高效转化。

一、感知层：多源异构数据采集

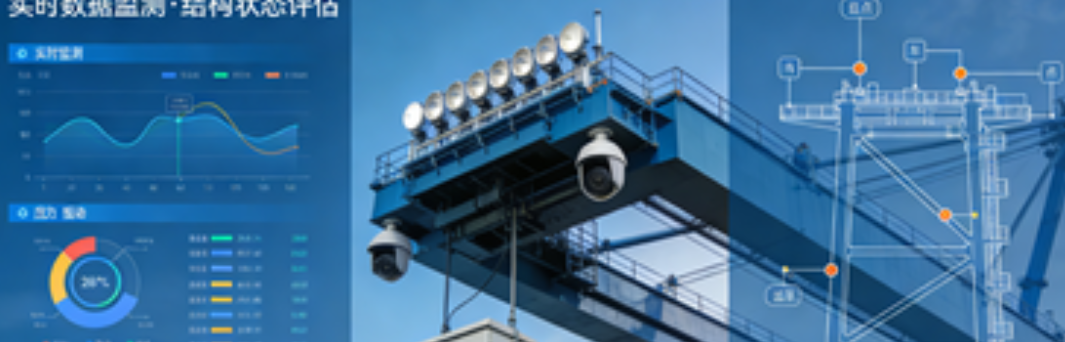

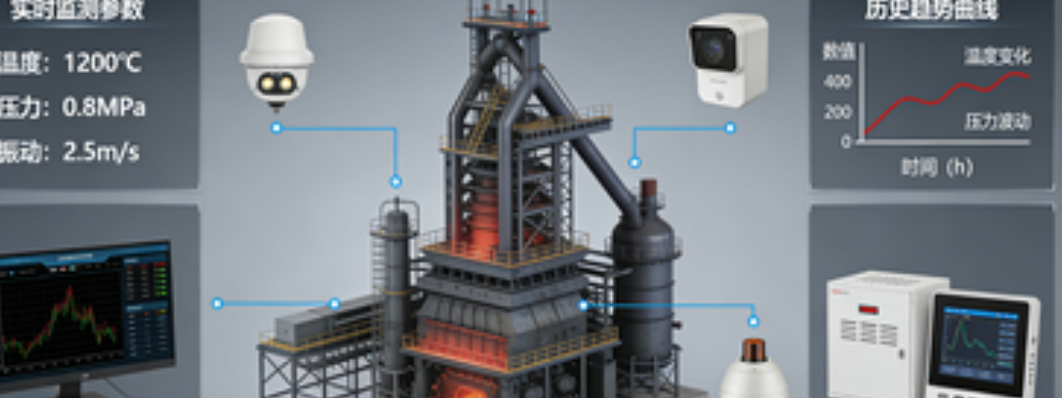

这是系统的“神经末梢”。针对振动、温度、噪声、电流、油液等关键参数，部署高精度传感器（如压电加速度计、红外热像仪、声发射探头）。该层需解决两大难题：一是适应性，能在高温、强磁、高粉尘等恶劣工况下稳定工作；二是同步性，对于大型机组，需确保多通道数据的时间严格同步，以捕捉故障传播的相位关系。智能传感器逐渐普及，具备初步的自检与预处理能力。

二、网络层：高可靠数据传输
作为“神经中枢”，负责将海量数据无损传输至处理中心。架构上采用“边缘+云端”混合模式。在设备侧，利用工业网关通过5G、TSN（时间敏感网络）或工业光纤进行高速传输。边缘节点承担首要任务：协议解析（将Modbus、OPC UA等统一标准化）、数据压缩及实时滤波，仅上传有效特征值或异常片段，大幅降低带宽压力并提升响应实时性。

三、平台层：数据中台与算法引擎
这是系统的“大脑”。

数据中台：构建时序数据库，存储海量历史运行数据与故障样本，进行数据清洗、标注及融合，形成标准化的故障知识图谱。

算法引擎：包含两大核心模块。机理模型库基于物理学公式（如转子动力学）计算理论阈值；AI模型库利用深度学习（CNN、RNN）挖掘非线性故障特征。两者结合，实现从“规则报警”到“预测性诊断”的跨越，精准识别早期微弱故障。

四、应用层：可视化与闭环控制
面向用户的交互界面。提供设备健康度仪表盘、故障根因分析报告及维修建议推送。高级架构支持与MES、ERP及DCS系统打通：轻微故障自动生成工单派发给维修人员；严重故障直接触发联锁控制，执行自动停机或降载，形成“监测 - 诊断 - 决策 - 执行”的完整闭环。

该架构通过层层递进的技术栈，将隐性的设备状态转化为显性的管理价值，是工业设备实现预测性维护的基石。
